Solder Preform flach

Artikelnummer: 17-100
Kategorie: Solder Preforms

Solder Preforms für verstärkte Lötverbindungen

Größe

Preise nach Anmeldung sichtbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Bitte beachten Sie die Mindestabnahme von 5000 Stück.

Bitte beachten Sie das Abnahmeintervall von 5000 Stück.

Technische Daten

Solder Preforms stellen eine genau definierte Menge an Lotvolumen auf einem vorbedruckten Pad zur Verfügung. Sie werden in verschiedenen Größen angeboten und sind RoHS-Konform. Die Legierung des Lotmaterials ist SAC305 - Sn96,5Ag3Cu0,5. Die dazugehörigen Toleranzen zur Bauteildicke können der folgenden Tabelle entnommen werden:

0.025mm to 0.050mm	±0.0076mm
0.050mm to 0.254mm	±0.0127mm
0.254mm to 0.508mm	±0.0254mm
0.508mm to 1.27mm	±0.0635mm
More than 1.27mm	±5%

Anwendung

Um eine Wärmeableitung bei sogenannten BTCs (Bottom Terminated Components) zu erreichen, werden häufig Exposed Pads verwendet. Beim Reflow Prozess können jedoch Voids entstehen, manchmal sogar mit einem Anteil von 50% oder mehr. Ein Exposed Pad mit kritischen Voids kann wie folgt aussehen:

Wenn man das Voiding-Problem durch Zugabe von mehr Lötpaste zu lösen versucht, kann dies zu einem Anheben des Bauteils und zu Problemen beim Verlöten der Seitenpins führen. Außerdem führt mehr Lötpaste unweigerlich zu mehr Flussmittel/Luftblasen auf dem Exposed Pad, weil es eingeschlossen wird und nicht abfließen kann.

Um das Problem zu lösen, können zum Beispiel Preforms verwenden werden. Mit einfachen Worten gesagt, man bringt mehr reines Lot in die Lötstelle. Die verbesserten Ergebnisse durch die Verwendung von Preforms würden wie folgt aussehen:

Die Voidbildung wird erheblich reduziert. Durch die Verwendung von Preforms wird der Bestückungsprozess sicherer und reproduzierbarer.

Vorteile

- Verbesserte thermo-mechanische Belastung der Lötstelle

- Solder Preforms sind sehr einheitlich geformt, jedes hat das exakt gleiche Volumen an Lötzinn

- Verringerung des Reparaturaufwandes

- Verschiedene Größen und Formen sind erhältlich

Verpackung

1. Großpackung
2. Stapelpackung
3. Chip Box Verpackung

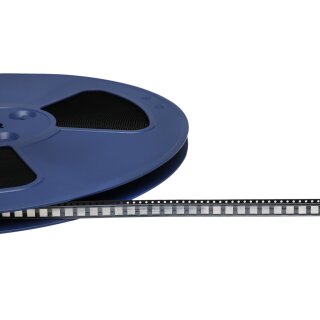

4. Tape and Reel Verpackung (Reel Größe 7" und 13")

Ideal für maschinelles Bestücken

Dank Tape and Reel Verpackung können die Preforms ohne Verwendung von Spezialausrüstung bequem maschinell bestückt werden.

Kundenspezifische Fertigung

Andere Bauformen und Legierungen sind auf Anfrage möglich. Zum Beispiel Solder Preform quaderförmig.

Bei Fragen oder Anfragen zu Entwicklungen können Sie sich gerne an unseren Kontakt wenden.

PDF

Datenblatt / Datasheet

Samytronic Tape and Reel packaging Solder Preforms FLAT for LF305 DATA SHEET

Datenblatt / Datasheet

RoHS

RoHS_Samytronic

RoHS

Versandgewicht:	0,0002 kg
Artikelgewicht:	0,0001 kg
